Схема и основные блоки поршня

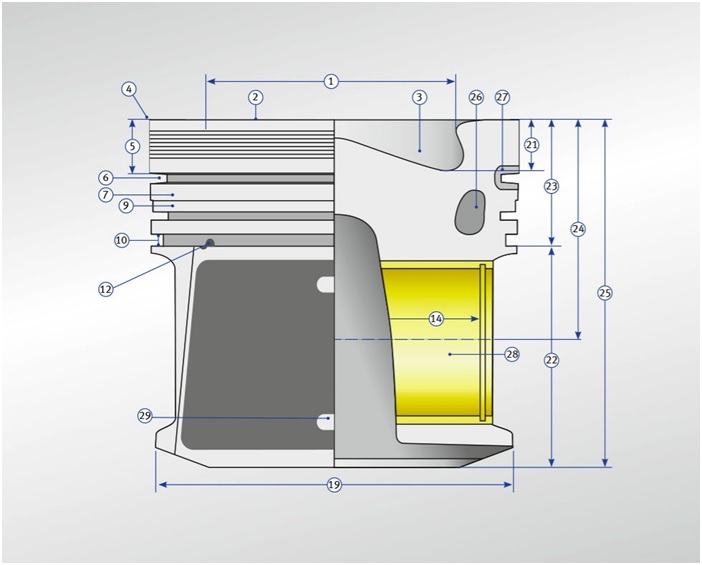

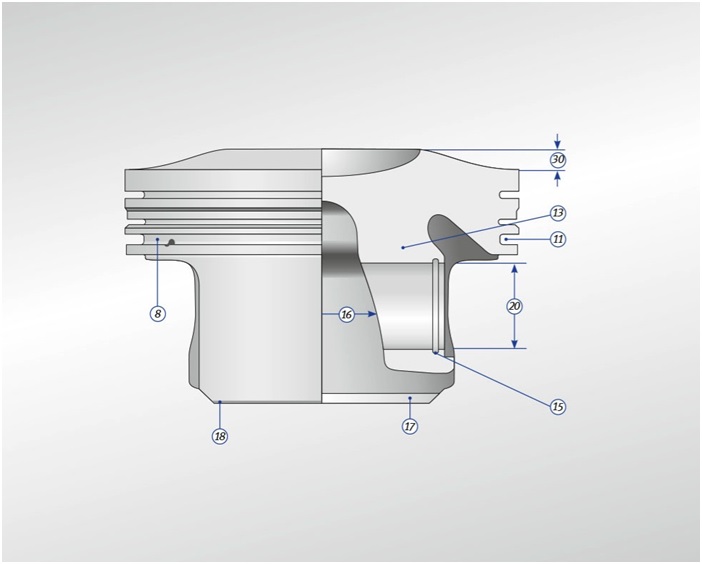

Рассмотрим схему строения поршня.

Не все элементы, перечисленные ниже и присутствующие на схеме будут присутствовать на каждом поршне, но большинство из них будут.

1. Диаметр чаши (камеры сгорания)
2. Головка поршня (корона)
3. Чаша (камера сгорания)
4. Грань головки поршня
5. Жаровой пояс поршня
6. Канавка первого компрессионного кольца
7. Пояс поршневых колец
8. Дно канавки кольца
9. Резецированный пояс поршневых колец
10. Стенки канавки кольца
11. Канавка маслосъемного кольца
12. Маслосбросной канал
13. Опора поршневого пальца
14. Расстояние между канавками стопоров поршневого пальца
15. Канавка стопора поршневого пальца
16. Длина поршневого пальца
17. Фаска юбки поршня
18. Нижняя кромка поршня
19. Диаметр поршня
20. Диаметр отверстия поршневого пальца
21. Глубина камеры сгорания (чаши)
22. Юбка поршня (направляющий пояс)
23. Зона поршневых колец
24. Компрессионная высота поршня
25. Общая высота (длина) поршня
26. Канал масляного охлаждения (масляная галерея) (gallery - англ.)
27. Кольцедержатель (усилитель) (alfin - англ.)
28. Втулка пальца
29. Метка для измерения диаметра
30. Высота вытеснителя.
